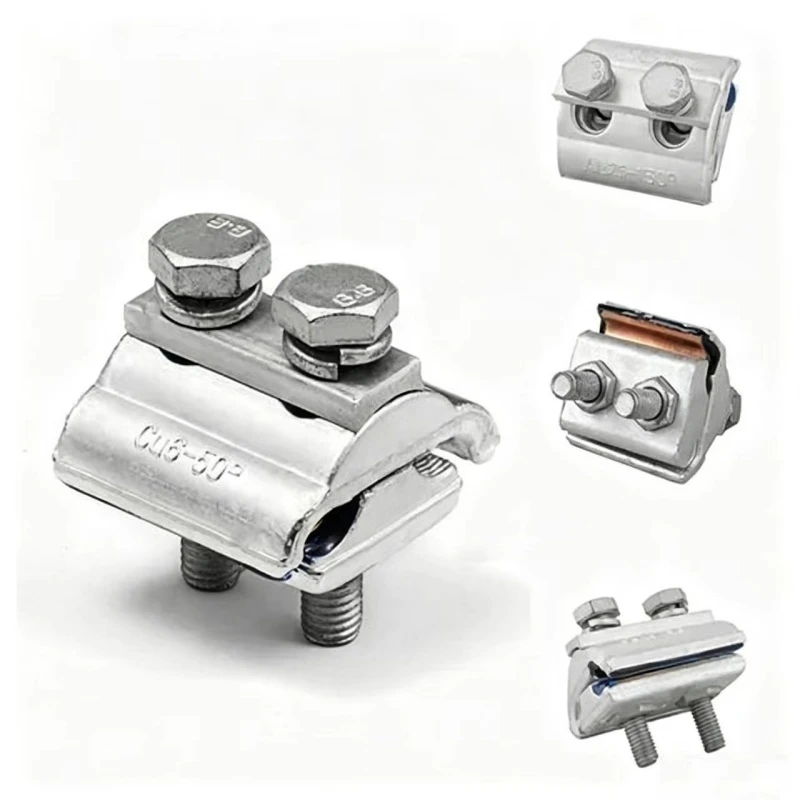

Параллельный зажим

Высокопроизводительный параллельный зажим (PG clamp) — болтовый алюминиевый соединитель для воздушных линий электропередач. Идеально подходит для склеивания, ветвления и нарезки алюминиевых/ACSR/медных проводников. Низкая контактостойкость, коррозионно-устойчивая, многоразовая конструкция. Идеально подходит для распределительных линий, подстанций и подключений трансформаторов. 12-месячная гарантия, сертифицирована по ISO/IEC.

Ключевые особенности

• Материал: корпус из высокопрочного алюминиевого сплава, оцинкованные стальные болты (класс 8.8), пружинные шайбы Belleville
• Дизайн: двухкомпонентная параллельная канавка, горячая ковка для долговечности
• Проводимость: внутренние канавки с антиокислительно-проводящей смазкой, низкое сопротивление контакту (<10μОм)
• Совместимость: подходит к алюминиевым, ACSR, AAAC, медным проводникам (Al-Al, Al-Cu, Cu-Cu)
• Установка: удобно для ручного использования, многоразовое и проверяемое соединение (гидравлические инструменты не требуются)
• Долговечность: отличная коррозионная устойчивость, устойчивость к ультрафиолету, срок службы ≥25 лет
• Сертификация: Соответствует требованиям IEC 61284, GB/T 2314; Сертифицированные CE/ISO

Электрические и механические параметры

• Номинальное напряжение: до 35 кВ
• Сопротивление контакту: ≤10μΩ
• Прочность на скольжение: ≥10% от прочности, установленной проводником
• Рабочая температура: -40°C до 150°C
• Стандарт: IEC 61284, GB/T 2314

Применение

• Ветвление и соединение контактных распределительных линий (4–35 кВ)
• Подключения и системы заземления на подстанции
• Трансформаторные и распределительные соединения
• Уличные светильники и перемычки для столбов электропередач
• Алюминиево-медные переходные соединения
• Многоконтурные распределительные полюсы (модели с 3/4 канавками)

Инструкции по установке

1. Выберите правильную модель по размеру и типу проводника.
2. Очистите поверхность проводника щёткой, чтобы удалить оксид и грязь.
3. Откройте зажим, вставьте главные и отводные проводники в параллельные канавки.
4. Затянуть болты равномерно до рекомендованного крутящего момента (20–35 Нм).
5. Проверьте надёжную посадку; Добавьте утеплительную крышку для защиты от погодных условий (по необходимости).

 Упаковка и доставка

• Упаковка: 50/100 штук на коробку, деревянный поддон для оптовых заказов
• MOQ: 100 штук
• Порт FOB: Нинбо/Шанхай
• Время доставки: 7–15 дней после оплаты.
• Код школы: 8535900090
